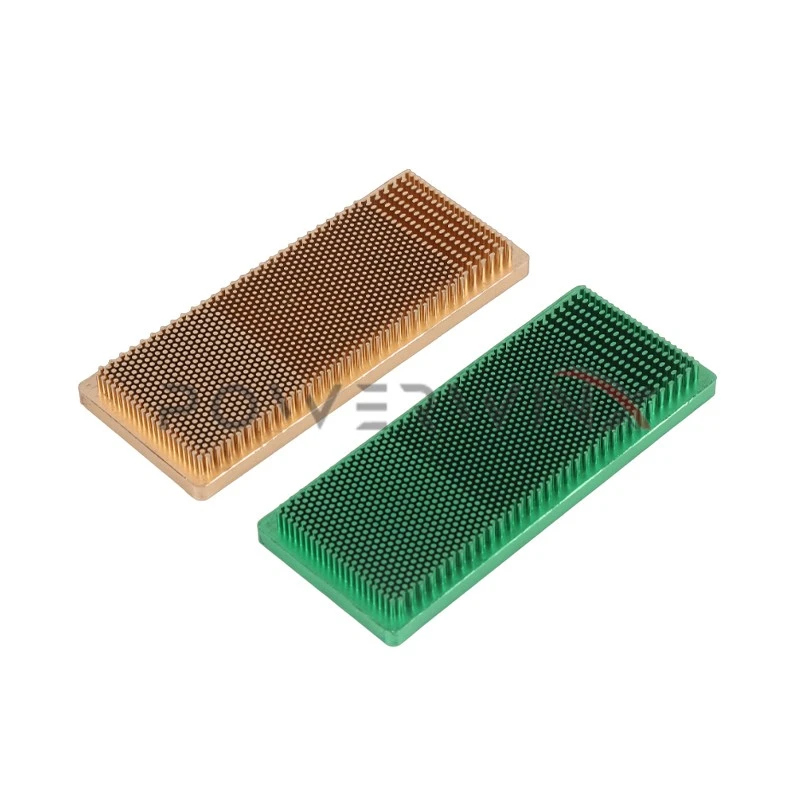

Kaltgeschmiedeter Kühlkörper

Kaltgeschmiedete Kühlkörper sind eine hocheffiziente Wärmemanagementlösung zur Ableitung der Wärme verschiedener elektronischer Komponenten. Mithilfe des Kaltschmiedeverfahrens können diese Kühlkörper komplexe Rippenstrukturen mit hervorragender thermischer Leistung erzielen. Im Gegensatz zu herkömmlichen Fertigungstechniken wie Extrusion oder Druckguss entstehen beim Kaltschmieden Kühlkörper mit besserer struktureller Integrität, verbesserter Wärmeableitung und verbesserten mechanischen Eigenschaften. Diese Vorteile machen kaltgeschmiedete Kühlkörper ideal für Anwendungen in Branchen wie Automobil, Telekommunikation, LED-Beleuchtung und Leistungselektronik, in denen eine zuverlässige Kühlung von entscheidender Bedeutung ist.

Hydraulische Schmiedepresse

Schema des Schmiedeprozesses

Kaltgeschmiedete Kühlkörper werden hauptsächlich aus hergestelltAluminium (Al) 3003 oder 1050, die eine hervorragende Wärmeleitfähigkeit, Korrosionsbeständigkeit und mechanische Festigkeit bieten. Aluminium 3003 weist aufgrund seines Mangangehalts eine verbesserte Haltbarkeit und Bearbeitbarkeit auf, während Aluminium 1050 für seine hohe Reinheit und seine außergewöhnlichen thermischen Eigenschaften bekannt ist. Diese Materialien werden aufgrund ihres geringen Gewichts und ihrer Kosteneffizienz häufig verwendet.

Für Anwendungen, die eine maximale Wärmeableitung erfordern,Kupfer (Cu) C1100genutzt wird. Mit einer Wärmeleitfähigkeit von ca. 400 W/mK bietet Kupfer C1100 im Vergleich zu Aluminium eine bessere Wärmeübertragung. Aufgrund des höheren Gewichts und der höheren Kosten werden Kupferkühlkörper jedoch in speziellen Anwendungen eingesetzt, bei denen die Leistung wichtiger ist als Kostenbedenken.

Kaltgeschmiedete Kühlkörper sind in verschiedenen, auf die Anwendungsanforderungen zugeschnittenen Spezifikationen erhältlich. Typische Parameter sind:

• Material:Aluminium 3003 oder 1050, Kupfer C1100
• Verfahren:Kaltschmieden, optionale CNC-Bearbeitung und Oberflächenveredelung
• Flossenhöhe:Bis zu 100 mm (Aluminium), 50 mm (Kupfer)
• Flossenstärke:0,5 mm – 3 mm
• Basisstärke:2mm – 10mm
• Wärmeleitfähigkeit:Aluminium 3003 ~ 160 W/mK, Aluminium 1050 ~ 200 W/mK, Kupfer C1100 ~ 400 W/mK
• Oberflächenbehandlung:Eloxieren (für Aluminium), Nickel oder Anti-Oxidation (für Kupfer)
• Anpassung:Maßgeschneiderte Formen, Größen und Designs für unterschiedliche Kühlanforderungen

Alle oben genannten Spezifikationen dienen nur als Referenz und können je nach Lamellengröße, Lamellenhöhe, Lamellenspalt, Lamellenbreite usw. geändert werden.

• LED-Module:Gewährleistet eine ordnungsgemäße Wärmeableitung für eine längere Lebensdauer und Stabilität der LED.
• Automobilelektronik:Wird in Wechselrichtern, Batteriekühlsystemen und Steuereinheiten verwendet.
• Leistungshalbleiter:Ideal für Transistoren, IGBTs und MOSFETs.
• Netzwerkausrüstung:Hält die optimale Temperatur in Telekommunikations-Basisstationen und Routern aufrecht.
• Industriemaschinen:Unterstützt eine effiziente Kühlung in Stromversorgungen und Automatisierungssystemen.

DerHerstellungsprozess durch KaltschmiedenDabei wird das Metall unter hohem Druck bei Raumtemperatur geformt, wobei seine ursprüngliche Struktur erhalten bleibt und gleichzeitig die mechanischen Eigenschaften verbessert werden. Zu den wichtigsten Schritten in der Produktion gehören:

1. Materialauswahl:Je nach Anwendungsanforderungen wird hochwertiges Aluminium 3003 oder Aluminium 1050 oder Kupfer C1100 ausgewählt.
2. Kaltschmiedeprozess:Metallbarren werden unter hoher Kraft mithilfe von Präzisionswerkzeugen komprimiert, um die Kühlkörperstruktur zu bilden.
3. Präzisionsbearbeitung:Für zusätzliche Modifikationen wie Befestigungslöcher oder kundenspezifische Formen wird die CNC-Bearbeitung verwendet.
4. Oberflächenveredelung:Aluminium-Kühlkörper werden eloxiert, während Kupfer-Kühlkörper aus Gründen der Korrosionsbeständigkeit vernickelt oder verzinnt werden.
5. Qualitätsprüfung:Die Produkte werden auf Maßgenauigkeit, thermische Leistung und Oberflächenbeschaffenheit überprüft.
6. Verpackung und Lieferung:Kühlkörper sind sicher verpackt, um Schäden während des Transports zu vermeiden.

Kaltgeschmiedete Kühlkörper bieten eine fortschrittliche Kühllösung mit verbesserter Haltbarkeit, thermischer Effizienz und Anpassungsmöglichkeiten. Ihre robuste Struktur und ihre hohen{1}Leistungsfähigkeiten machen sie für moderne elektronische Kühlanwendungen unverzichtbar.



PowerWinx ist ein führender Experte für kaltgeschmiedete Kühlkörpertechnologie und liefert innovative und effiziente Kühllösungen für die Elektronik. PowerWinx ist auf präzisionsgefertigte Aluminiumdesigns spezialisiert und zeichnet sich durch die Herstellung von hochdichten, leichten Kühlkörpern für LEDs, Netzteile und mehr aus. Vertrauen Sie PowerWinx für professionelle, kostengünstige, kaltgeschmiedete Kühlkörper, die auf Ihre Wärmemanagementanforderungen in höchster Qualität zugeschnitten sind.
